工業壓縮機被廣泛應用于工業產品和消費品，如新能源汽車空調，而汽車空調壓縮機在研究開發和生產控制中，對于激振力的測試是個重點。所謂激振力是電動壓縮機總成回轉不平衡質量及運行氣流脈動等振動源在工作運轉中產生的周期性簡諧振動力。某新能源汽車公司在對電動壓縮機進行激振力測試中，應用了上海耐創測試技術有限公司生產的三軸力傳感器，作為分析該電動壓縮機工作狀態下產生的激振力的主要測試部件，為產品符合國家相關標準的論證，及后期產品改進提供了數據支持。

測試依據GB/T 22068-2018《汽車空調用電動壓縮機總成》國家標準。在轉速允許范圍內，電動壓縮機總成在工作中產生水平前后（X軸）、水平左右（Y軸）、垂直（Z軸）三個方向的實測激振力。利用耐創FC3D120三軸力傳感器，就可以同時測量X/Y/Z三軸激振力，通過后端的數據采集模塊和PC端上位機軟件，可以直接讀出X/Y/Z力值。以下各圖為此測試的簡要流程：

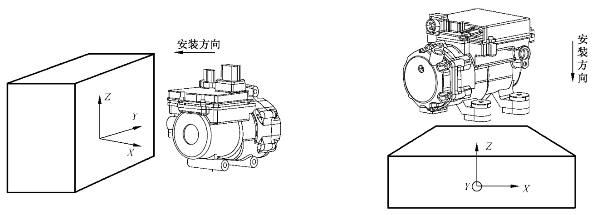

圖1 電動壓縮機總成激振力測量安裝方式

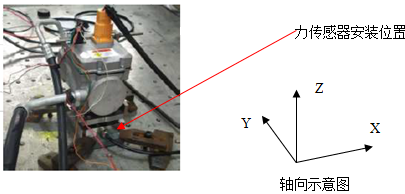

圖2 樣品安裝圖

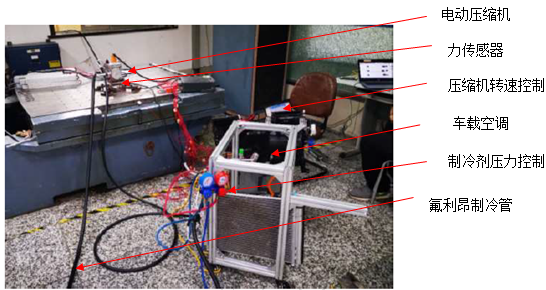

圖3 現場布置圖

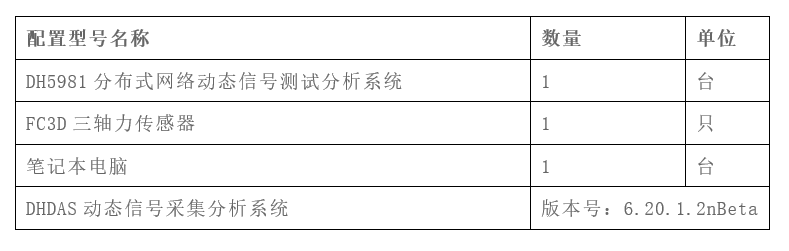

后端數據采集設備選用某公司測試的DH5981分布式網絡動態信號測試分析系統（見上表），核心測試單元選用上海耐創測試公司的FC3D120三軸力傳感器，同時測量物體在X/Y/Z三個方向上的受力情況。

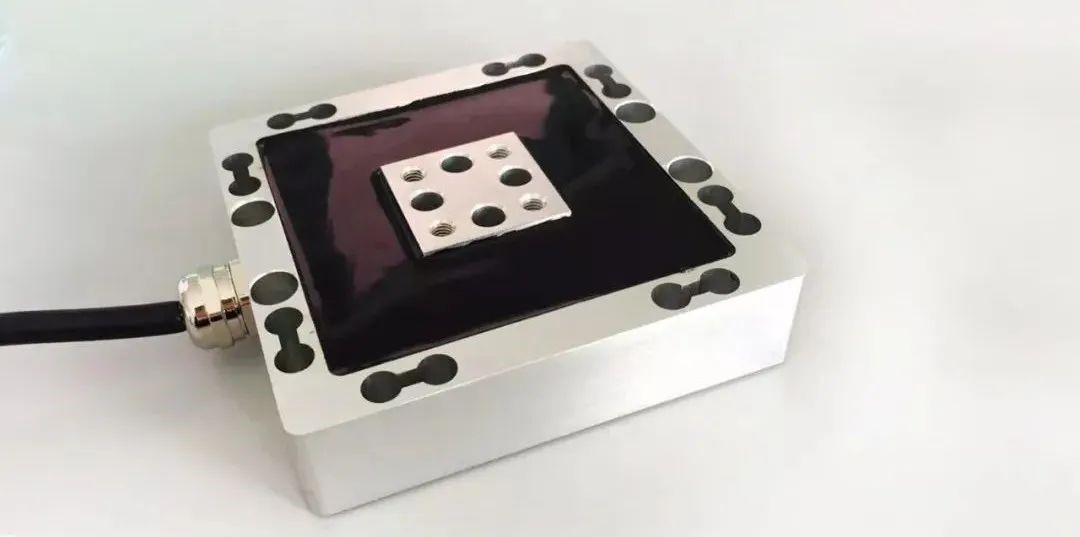

圖4 FC3D120傳感器（以及其他三軸力）實物圖

     通過分析各個工況的試驗數據，并與GB/T 22068-2018《汽車空調用電動壓縮機總成》國家標準作比對---也即讓實驗得到的被測壓縮機在各個工況下三個方向的激振力值，即可得出該壓縮機是符合該國家標準中的激振力標準。
